FLIR A70 카메라와 함께 소방 인증을 획득한 MoviTherm과 Biomass One 사례
이미지 출처: MoviTherm
Biomass One은 미국 오리건주 화이트 시티에 위치한 바이오매스 발전소로, 매립지에서 처리해야 하는 목재 폐기물을 보다 탄소 중립적인 방식으로 활용해 전기와 기타 부산물을 만들어 내고 있습니다. 더불어, 지역 내 연료 공급을 보완하기 위해 슬래시 파일(slash pile; 벌목 후 심각한 산불을 초래할 수 있는 나무 조각)을 안전하게 처리하는 역할을 하기도 합니다. 그러나 이 슬래시 파일은 보관 시에도 언제든 화재가 발생할 수 있기 때문에 Biomass One 입장에서는 위험 부담이 상당한 소재입니다. 이에, Biomass One은 화재를 더욱 안전하게 예방하고 위험을 관리할 수 있는 솔루션을 찾고 있는 상황이었습니다.
당면 과제
화재를 효과적으로 예방하고 관리하기 위해서는 상당히 능동적인 솔루션이 필요합니다. 화재 위험이 있는 시설은 경계 상태를 항상 유지하고 언제든 비상 상황이 발생했을 때 신속하게 진압할 준비가 되어 있어야 합니다. 낮 동안 뜨거워진 공기로 인해 한 데 모아 둔 슬래시 파일같은 나무 조각에 불이 붙으면 전기 발전 등에 사용해야 할 연료원이 소실되어 막대한 경제적 손실을 끼칠 수 있을 뿐만 아니라, 현장에 있는 임직원을 위험에 빠뜨리는 등 문제를 초래할 수 있습니다. 더불어, 화재가 실제 발생하면 즉시 소방서에 화재를 신고하고 소방 작업을 실시해야 합니다.
Biomass One은 정기적인 점검 작업을 시행하고는 있었으나, 시설을 모두 수동으로 검사해 시간이 많이 걸리고 검사가 상당히 비효율적이었습니다. 화재를 모니터링하는 일 또한 오랜 시간 슬래시 파일이 보관되어 있는 곳을 계속해 돌아 다니면서 이상이 없는지 확인해야 하는 등 업무가 상당히 단조로웠기 때문에 화재 감시를 맡길 직원을 꾸준히 고용하는 것도 쉽지 않았습니다. 그러나 화재 검사원을 어렵게 구해 화재 감시를 맡겨 두는 경우에도 가끔씩 인적 오류로 인한 문제는 피할 수 없었습니다.
적외선(IR) 솔루션

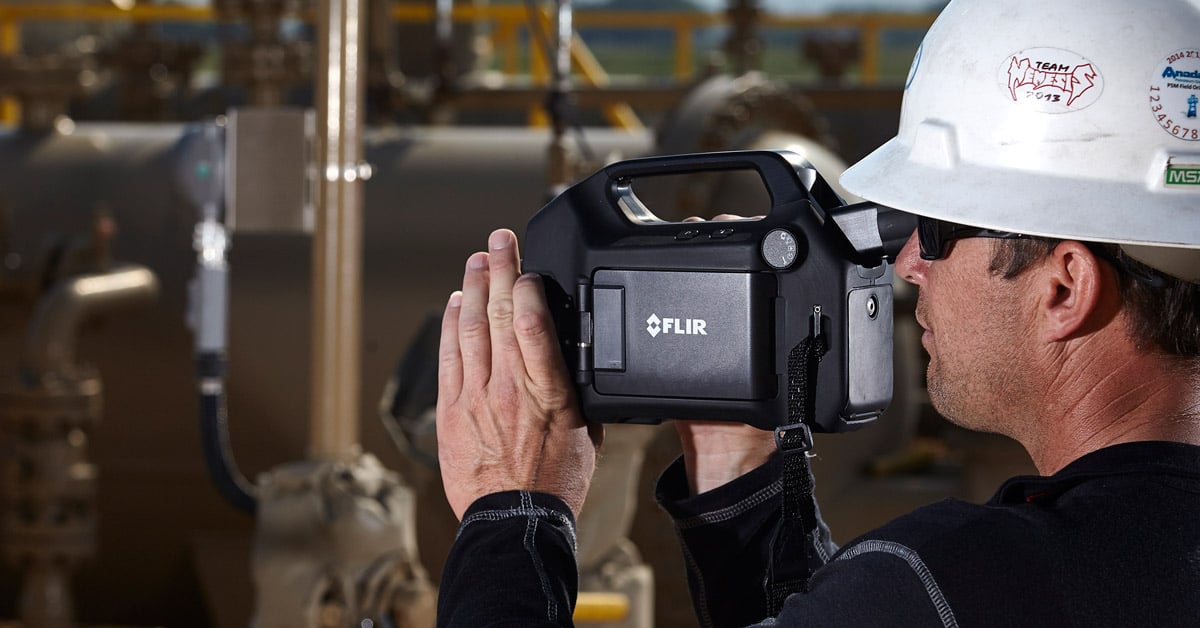

Biomass One은 결국 적외선, 즉 ‘열화상’ 솔루션을 도입하기로 결정하고 슬래시 파일 모니터링을 담당하는 검사원에게 휴대용 열화상 카메라를 지급하고 핫스팟을 검사하도록 하였습니다. 열화상 카메라 도입 후, 화재 감시 업무는 상당한 진전을 보였지만, 검사원이 여전히 직접 현장을 돌며 온도를 측정해야 하는 번거로움은 문제로 남아 있었습니다. 조금 더 자동화된 솔루션을 도입하기 위해 Biomass One은 MoviTherm과 iEFD 시스템으로 눈을 돌렸습니다.
Movitherm은 고객이 필요로 하는 검사, 상태 모니터링 및 조기 화재 감지를 위한 턴키 방식의 적외선 열화상 시스템을 제공하는 기업입니다. 특히, 조기 화재 감지(iEFD) 시스템을 통해 MovitTherm은 Biomass One이 찾고 있던 완전 자동화된 적외선 모니터링 기능을 제공할 수 있었습니다. MoviTherm은 Biomass One의 요청에 따라 상당한 수준의 노동력을 필요로 하는 수동 검사 대신, 통제실에서 가연성 대상을 실시간 모니터링을 위한 클라우드 기반 플랫폼에 영상을 제공하는 FLIR 고정식 열화상 카메라를 현장에 설치하였습니다.
또한 소화 시설 바로 위를 비롯해 Biomass One 시설에서 전략적으로 중요한 위치에 카메라를 설치함으로써 화재 발생 시 즉각적으로 대응할 수 있는 시스템까지 구축하였습니다. 이제, 설치해 둔 카메라가 핫스팟을 감지하면 통제실은 경보를 발령하고 담당자에게도 알림을 전송합니다. 그런 다음, 화재 검사원은 카메라 영상을 확인해 소방 시설을 가동하거나 다른 조치를 취할 수 있습니다. “카메라와 열화상 기술을 사용하면 핫스팟의 위치를 정확히 파악할 수 있을 뿐만 아니라, 바로 문제가 되는 설비나 부품을 수리할 수 있어서 정말 유용한 솔루션이라고 생각합니다.” Biomass One 현장 감독 닉 아드미(Nick Admi)는 MoviTherm을 도입해 얻은 효과를 설명하였습니다

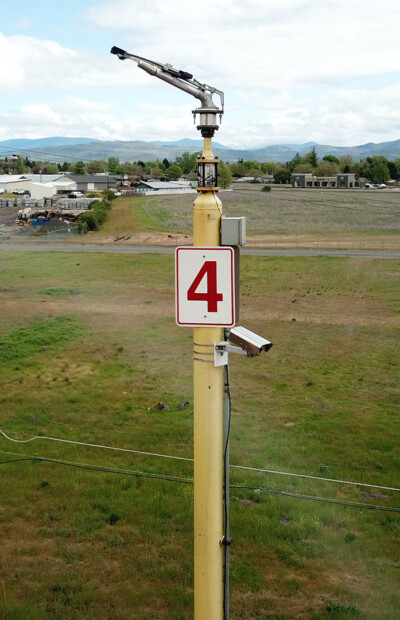

바이오매스 연료를 모니터링하기 위해 기둥에 설치된 적외선 카메라와 소방 시설. (이미지 출처: MoviTherm)
현장에서 눈이 되어 주는 FLIR
MoviTherm의 통합 화재 감지 솔루션의 핵심은 MoviTherm의 솔루션의 기본이 되는 여러 주요 기능을 지원하는 FLIR A70 스마트 센서 카메라입니다.
화재 감지의 경우, 더 많은 픽셀을 확보할수록 감지 성능은 향상됩니다. 온도 센서의 해상도가 640 × 480에 달하는 FLIR A70은 관심 있는 모든 구역을 측정할 수 있도록 총 307,200픽셀의 온도 판독 값을 제공합니다. 또한 망원 렌즈와 광각 렌즈 모두와 호환되기 때문에 좁은 실내 공간이나 멀리 있는 실외 시설에서도 충분히 사용할 수 있는 솔루션입니다.

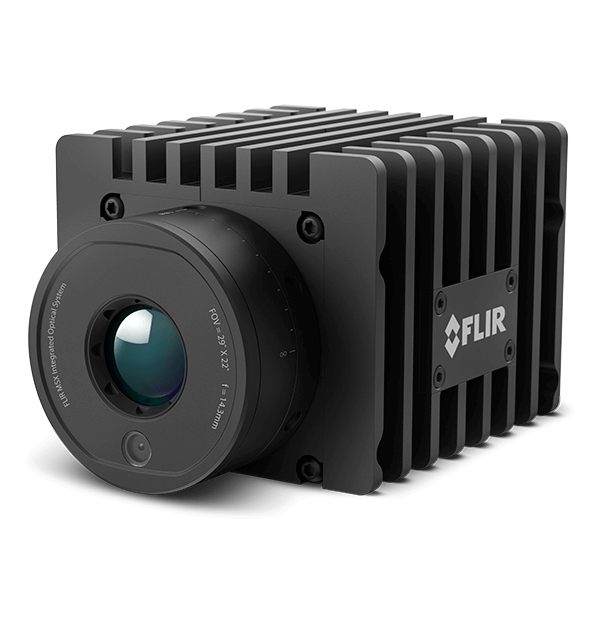

FLIR A50/A70 스마트 센서 탑재 고정식 열화상 카메라..
FLIR A70 카메라에는 백엔드 처리 작업량을 줄일 수 있도록 스마트 감지 기능도 포함(분석 기능까지 탑재)되어 있습니다. 이 스마트 감지 기능은 MoviTherm의 클라우드 기반 화재 감지 및 손쉬운 설치를 가능하게 하는 시스템의 가장 핵심입니다. 이처럼 A70 카메라는 자체적으로 최첨단 분석 기능을 제공하기 때문에 현장에 별도의 컴퓨터나 전용 서버 네트워크를 마련할 필요도 없습니다. 또한 카메라의 스마트 기능을 통해 MoviTherm은 하나의 화면에서 여러 관심 구역을 강조 표시할 수 있습니다.
FLIR A70의 또 한 가지 장점은 RTSP 및 Modbus와 같은 일반적인 산업 표준 통신 프로토콜을 사용하여 최대한 유연하게 활용할 수 있다는 점입니다. 특히, A70은 단일 이더넷 연결을 통해 데이터를 스트리밍하고 전원을 공급할 수 있기 때문에 설치 시간이 매우 짧은 것도 특징입니다. 이더넷 연결을 통해 전원까지 공급할 경우, 도관 케이블을 통해 전원을 공급할 필요가 없고 설치를 간소화하는 효과 외에도 막대한 비용 절감 효과 역시 기대할 수 있습니다.
소방 인증 완료
iEFD 솔루션을 도입하기에 앞서 Biomass One은 관내 소방서에 시스템 평가를 요청하였습니다. MoviTherm이 제공하는 모든 기능을 살펴본 후 소방서는 감지 및 화재 예방 기능에 높은 점수를 주었습니다. 해당 소방서는 비상 대응을 위해 적외선 카메라를 사용한 경험을 바탕으로 Biomass One의 결정을 ‘고민할 필요도 없는’ 결정이라 평가하고 시스템을 승인하였습니다. 관내 소방서의 이 같은 평가는 Biomass One이 MoviTherm 시스템의 도입을 추진하는 결정적인 계기가 되었습니다. iEFD 시스템을 설치한 이후, 아직까지 Biomass One은 단 한 번도 소방서에 신고 전화를 하지 않은 것으로 알려져 있습니다.
결론
Biomass One은 MoviTherm의 iEFD 시스템을 도입해 화재 감지 역량을 혁신적으로 끌어 올리는 데 성공하였습니다. 덕분에 화재 위협을 크게 줄이고 작업자 안전을 대폭 향상시킬 수 있었습니다. 관내 소방서의 승인은 MoviTherm 솔루션의 효과와 효율을 인증할 뿐만 아니라, 자동화된 화재 감지 솔루션이 얼마나 큰 잠재력을 가지고 있는지 보여주는 것이기도 합니다.
MovieTherm 및 해당 iEFD 시스템에 대한 자세한 내용은 웹사이트에서 확인해보실수 있습니다.
