MSX®란?
FLIR MSX®(멀티-스펙트럼 다이내믹 이미징) 기술은 열화상에 실시간으로 실화상 측정 디테일을 더해줌으로써 더욱 선명한 이미지를 구현하고 열화상으로 측정한 목표물을 경계선과 윤곽선으로 구분 시켜주는 역할도 수행합니다. 단순한 이미지 합성(실화상에 열화상을 단순히 더하는 기술)과 달리, MSX는 열화상의 화질을 떨어뜨리거나 열화상 측정 성능을 저해하지 않습니다.
MSX는 열화상에 실화상으로 측정한 디테일을 더해주는 개념입니다.
MSX 기능을 탑재한 열화상 솔루션의 경우, 실제 두개의 카메라를 운용(열화상 카메라와 실화상 카메라(일반 디지털 카메라) 각각 하나씩 운용)합니다. 따라서 이미지를 측정하면, 열화상과 실화상이 동시에 측정됩니다. 카메라에 내장된 소프트웨어는 실화상에서 핵심 요소(목표물 윤곽, 문자, 숫자, 기나 대조 값이 높은 가장자리 이미지 등)를 추출하여 열화상에 더해줍니다. 이런 실화상 요소는 측정한 화면의 정보를 쉽게 판독할 수 있도록 도와줍니다.

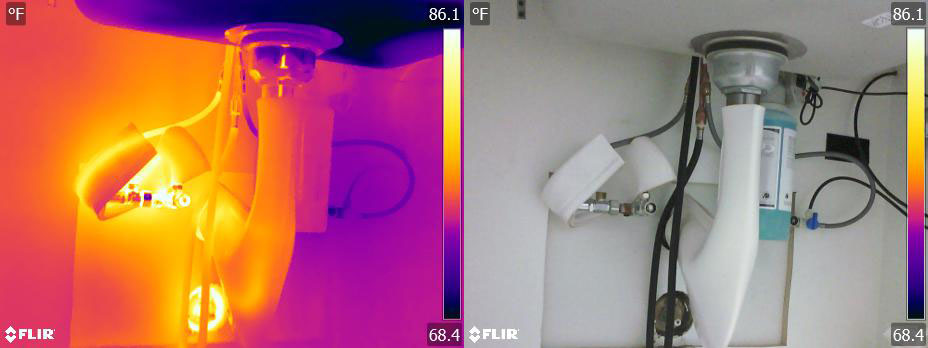

열화상과 실화상을 동시에 측정한 모습.
MSX는 단순히 열화상에 실화상을 합성하는 기술이 아닙니다. MSX 소프트웨어는 실화상에서 윤곽선이나 가장자리 등 필요한 요소에만 추출하여 열화상에 직접 더해주도록 설계되어 있습니다. MSX는 해상도가 떨어지는 카메라로 측정한 이미지에도 실화상 요소를 추가함으로써 선명도를 높여줍니다.

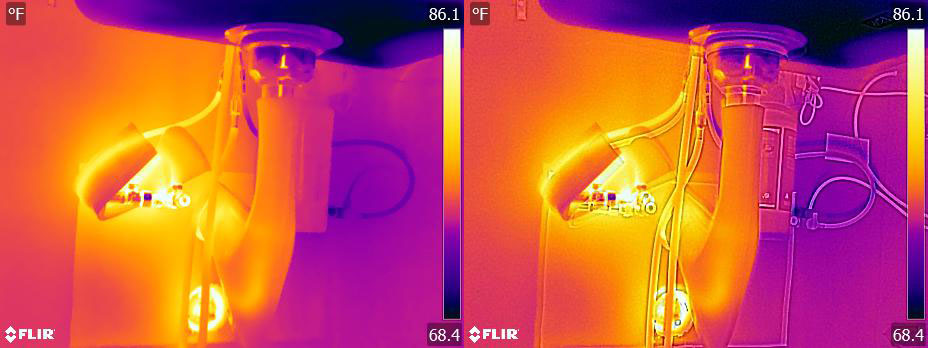

MSX를 이용해 열화상에 실화상을 더한 모습.
이러한 기능은 측정한 이미지를 추후에 확인해야 하거나, 보고서를 작성해야 할 때 매우 유용하게 활용될 수 있습니다. 현장에 있을 때에는 별다른 실화상 요소가 없이도 열화상을 판독하는 데에는 별다른 문제가 없지만, 기간이 경과한 뒤에 실화상 요소가 없다면 열화상을 판독하는데 어려움을 겪을 가능성이 높습니다. MSX는 참조를 위해 부가적인 실화상을 측정해야 할 필요가 없어집니다. 아울러, 고객에게 어느 곳에 어떤 문제가 발생했는지를 보다 쉽게 보여줄 수도 있습니다.

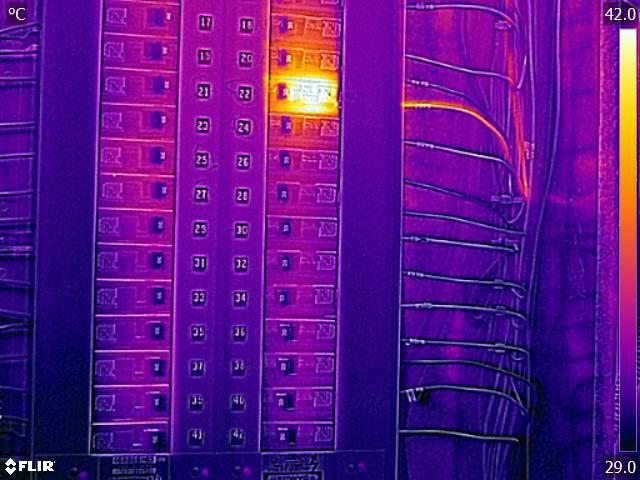

MSX를 활용하면 차단기 함 위의 숫자 등 세세한 디테일까지도 놓치지 않고 잡아낼 수 있습니다.
MSX는 필요에 따라 열화상과 솔루션을 이용할 때, 활성화 또는 비활성화 시킬 수 있을 뿐만 아니라, FLIR Tools®를 활용하면 새로 설치하거나 제거할 수도 있습니다. 이미지 측정 시에는 열화상과 실화상이 모두 저장되기 때문에 모든 라디오메트릭(온도 측정 값) 데이터는 소실되지 않고 보존됩니다. MSX 기술을 탑재한 FLIR 카메라를 한 번 살펴보시기 바랍니다:
Exx-Series
Ex-Series
Cx-Series (C3-X, C5)
FLIR ONE®
